worklog: InGaP/GaAs преамп и блок входных фильтров

Крутанско-крутанский преамп на чипе SBF5089Z не заработал. Вероятно, чип убитый - он жрёт около 150мА (вернее, он просто утыкается в лимит LDO, который его питает), просаживая напряжение смещения до 1.8В и ничего не усиливает, а только наоборот. Возможно, это СВЧ-генерёж, но я на спектроанализаторе не вижу ничего подозрительного до 1.5ГГц.

Надо будет попробовать другие MMIC, благо на это посадочное место можно вбокрячить и SOT-89, и круглую четырёхножку (у Minicircuits это называется "Micro-X"). У меня есть несколько точно рабочих MAR-6SM, их и опробую чуть попозже.

Аттенюатор - работает норм, шаг 5дБ, от 0 до -35 дБ (с хорошей точностью и более-менее ровно по всему диапазону).
Фильтры работают.

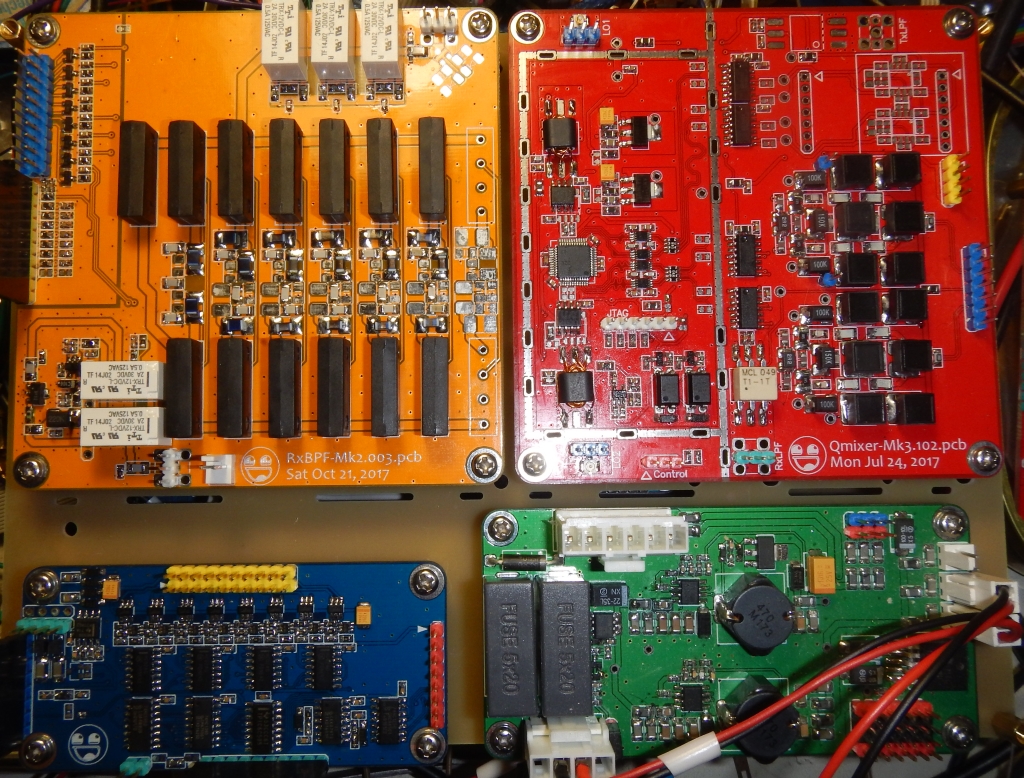

Жёлтая плата - собсно и есть блок входных фильтров.

Переключение фильтров на герконовых реле. Я подумал, что самовыключение их при пропадании напряжения питания будет удобнее, чем сохранение состояния, т.к. это обеспечит автоматическое отключение антенны от входа приёмника. Потребление - лишние 20..25 мА (одна релюшка кушает около 10мА, плюс-минус, на каждый фильтр надо две), зато контакт низкоомный и точно без всякой нелинейщины.

С другой стороны, у меня предусмотрен блок антенной коммутации, который и без того отключит антенну (там тоже есть реле). В следующем году сделаю ещё одну версию этого блока фильтров, ибо тратить 20 мА от 12В только на обмотки релюшек - это Лебедев-Кумач too much, ведь это аж 240 милливатт, которые могли бы сделать что-то более полезное.
Tags: радио
