worklog: iMX6ULL, новая версия модуля

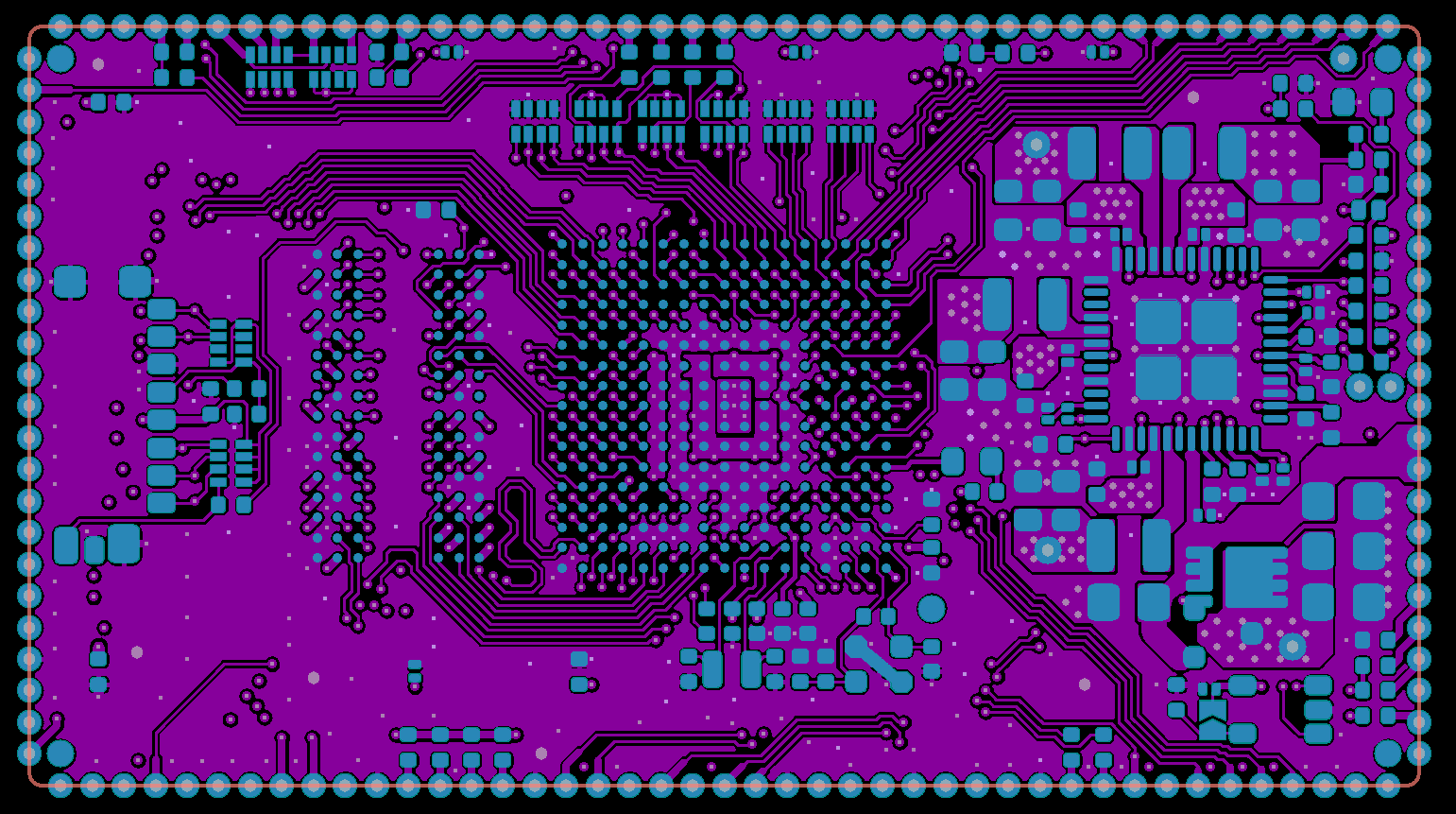

Получается шестислойная няшечка с габаритами 55*30 мм.



Даже LCD порт есть (правда, всего 16 бит, но это лучше, чем вообще ничего). И даже CAN, и даже Camera Sensor Interface. Можно подключить OV5640 и замонстрячить дверной глазок со встроенным Web 2.0 или вообще домофон (правда, тут нет входа звука, но можно подцепить какой-нибудь АЦП или микроконтроллер на SPI; выход звука есть, причём ажно стерео!)

Т.к. это модуль, вся коммутация с внешним миром и некоторая часть необязательной обвязки (как ни странно, Ethernet нужен не везде - ну а ежели он нужен, то прилепить чип PHY, развязку и коннектор RJ-45 сможет даже ардуинщик) подразумевается на несущей плате. Питание +5В. Сколько оно будет потреблять на полном ходу сейчас неизвестно, но вряд ли больше двух-трёх ватт.
Tags: worklog
