worklog: След динозавра


https://www.techrepublic.com/pictures/cracking-open-the-sony-tablet-s/61/

хохма в том, что чип 7660 - старинная микросхема. Разработка, должно быть, где-то 70ых годов, когда массово КМОП пошли.

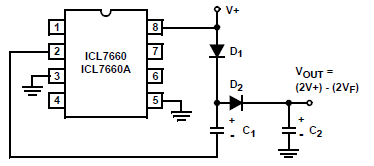

И вот что интересно, древний ICL7660 и чуточку более новый LM2662 совместимы по пинам и делают вроде бы одно и то же, но схемы удвоения напряжения на их основе всё-таки разные:

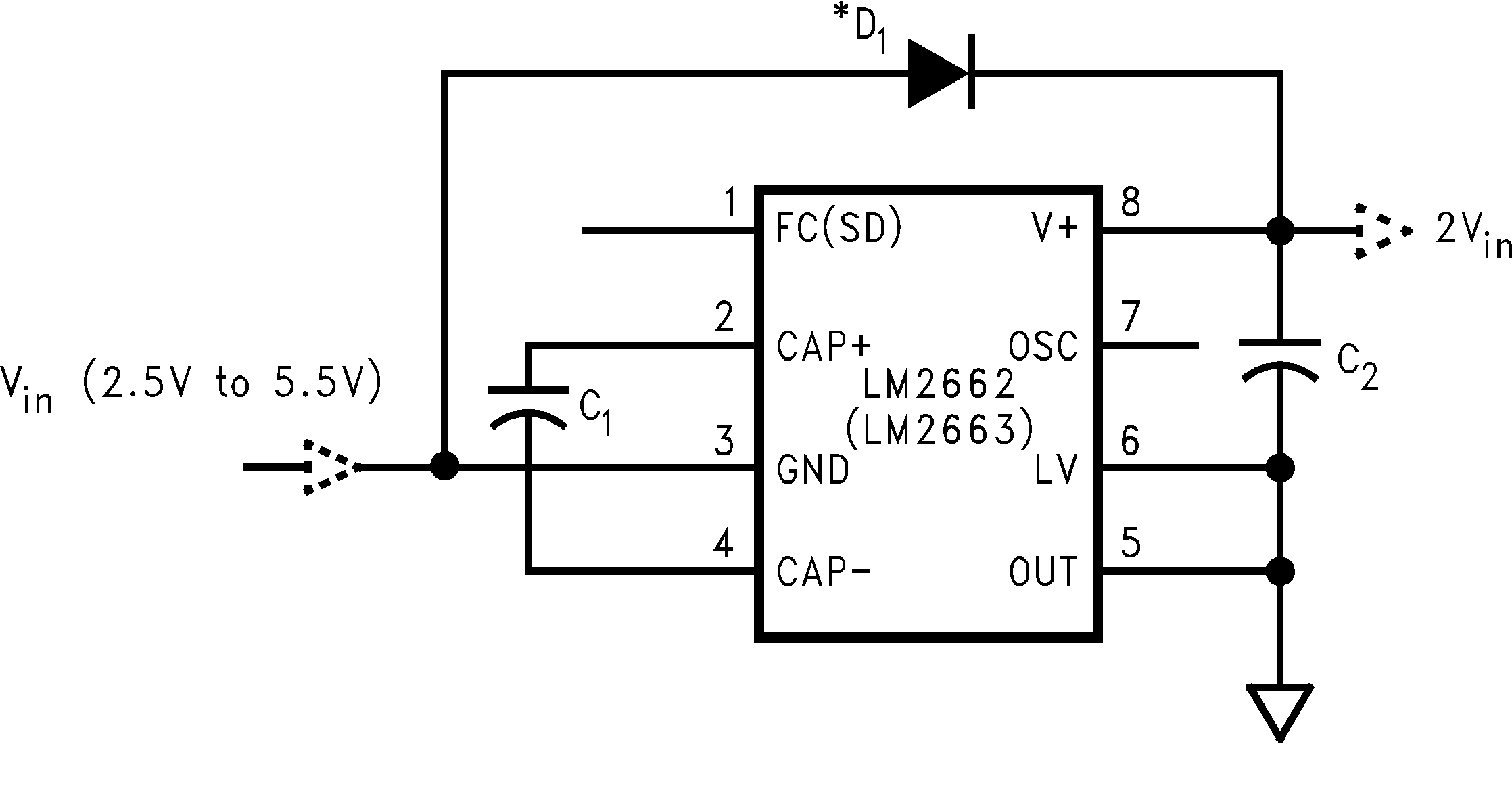

В случае 2662 диод нужен только для запуска схемы и удвоенное напряжение получается без дополнительных потерь (только потери на сопротивлении ключей внутри чипа). В сочетании с таким же древним LDO типа LP2951 получится стабильный чистый источник для внутреннего употребления в моей схеме ягулятора тока - решил, что не стоит бодаться с сигналами рядом с потенциалом шины питания, проще запитать ОУ чуточку повышенным напряжением.
