Core dump - источник тока

Колечки переключаются магнитным полем, поле создаётся током, ток течёт через провод.
Если провод подключить к достаточно источнику напряжения, то при включении питания провод просто сгорит нафиг.
Короче, нужно уметь подавать на почти КЗ стабильный, ограниченный по величине импульс тока с крутым фронтом-спадом, чтобы как можно быстрее всё это работало и не тратило бы время на рассеяние тепла после переключения.
Думал-думал.
Даже вопрос задал.
В общем, ничего лучше, чем старый добрый стабилизатор тока, так и не придумал.

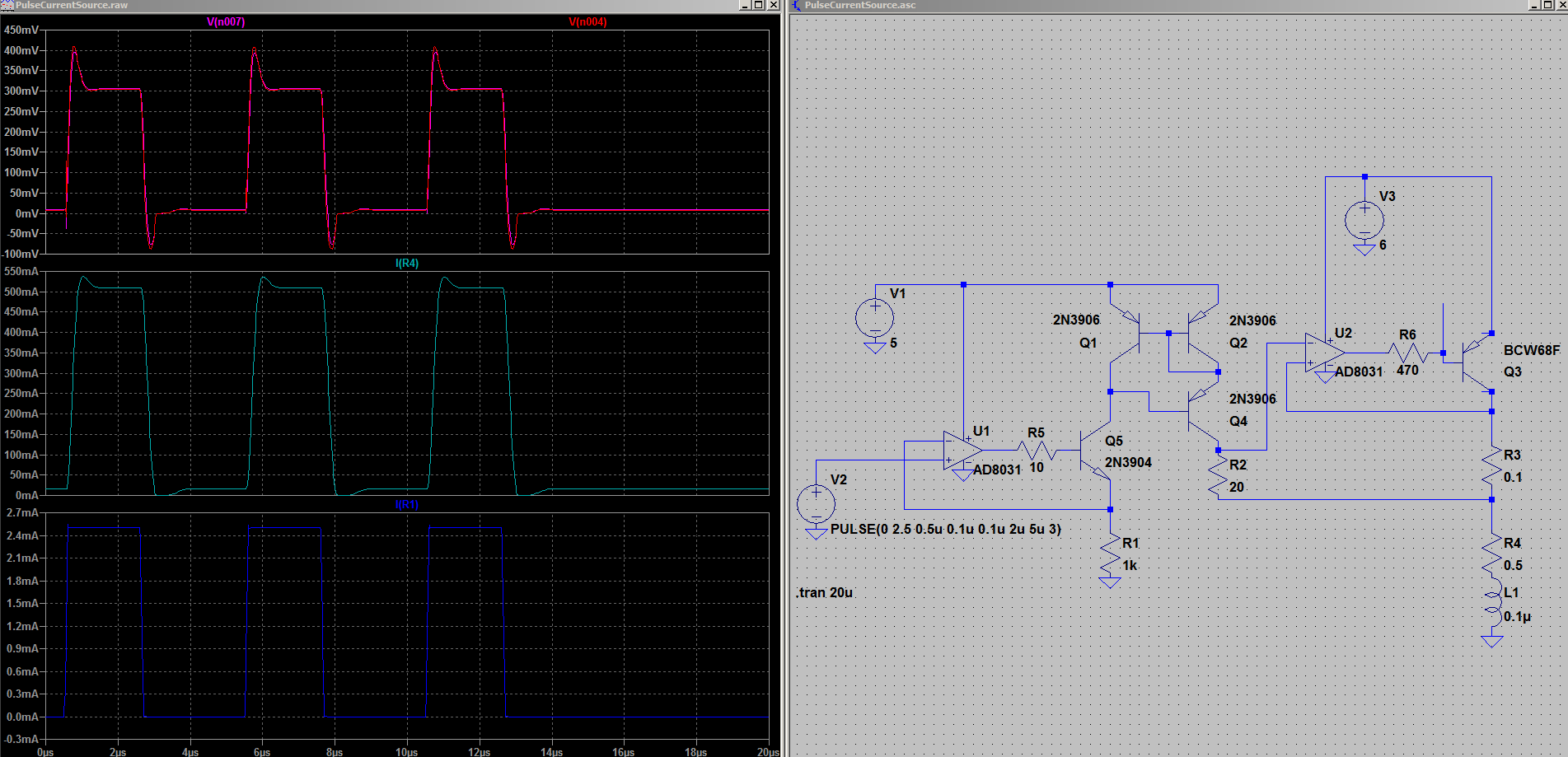

В симуляторе работает прям как надо.

На вход подаём напряжение, на выходе получаем ток. Управляющий сигнал можно задать от ЦАП, но чтобы не искать чип с высоким быстродействием, можно сделать проще: с ЦАП брать постоянное напряжение и ключиком переключать вход схемы между ним и нулём.

Есть напряжение - пошёл ток, с упором в установленную величину.
Нет напряжения - нет тока.
